地铁是现代化大都市的交通动脉，其建设与运营深度依赖于地下空间的开发与利用。地质体是城市地下空间的重要组成部分，因此，地铁工程从规划、设计、施工到长期运营维护，都与城市地质条件及地质灾害风险（如地面沉降、塌陷等）紧密相连。传统的地质勘察手段（如钻孔、物探）提供的是离散的、二维的数据，难以全面、直观地反映复杂的地下三维地质环境。城市高精度三维地质建模技术的应用，正是解决这一痛点的关键，为地铁工程的全生命周期管理提供了革命性的技术支撑。

 范围：从“线路”到“区域”的跨越

当前地铁建设采用的地质模型，大部分仅限于地铁线路沿线狭窄的走廊带，覆盖范围有限。这种“管线式”模型缺乏区域地质背景的支撑，无法充分评估工程活动对周边环境的区域性影响（如大面积地下水疏干引发的地面沉降），也难以全面规避来自线路外的地质风险。

城市三维地质建模倡导建立覆盖整个城市或大片区域的区域性模型。在此模型框架下，再为特定地铁线路构建高精度的局部模型。区域模型提供了宏观的地质背景和边界条件，能更准确地模拟地下水渗流场、地应力场，从而更科学地预测地铁工程与周边地质环境的相互作用，实现从“就线论线”到“区域协同”的战略提升。

重庆区域地质模型

类型：结构与属性的双重表达

城市三维地质模型并非单一模型，而是由两类核心模型构成：

（1）结构（构造）模型：

这是模型的基础骨架，用于精确刻画地层、岩体、断层、破碎带、溶洞等地质体的空间形态、界面关系和构造特征。它清晰展示了土层与岩层的分界面、基岩面的起伏、不良地质体的空间位置等，是进行工程选址、线路纵断面设计和施工工法选择的首要依据。

结构模型网格化

（2）属性模型：

在结构模型的基础上，为每一个三维空间单元赋予具体的岩土物理力学参数，如密度、孔隙度、渗透系数、弹性模量、凝聚力、内摩擦角等。这使得地质模型从“好看的骨架”转变为“可计算的数字体”，为后续的岩土力学分析和数值模拟提供数据基础。

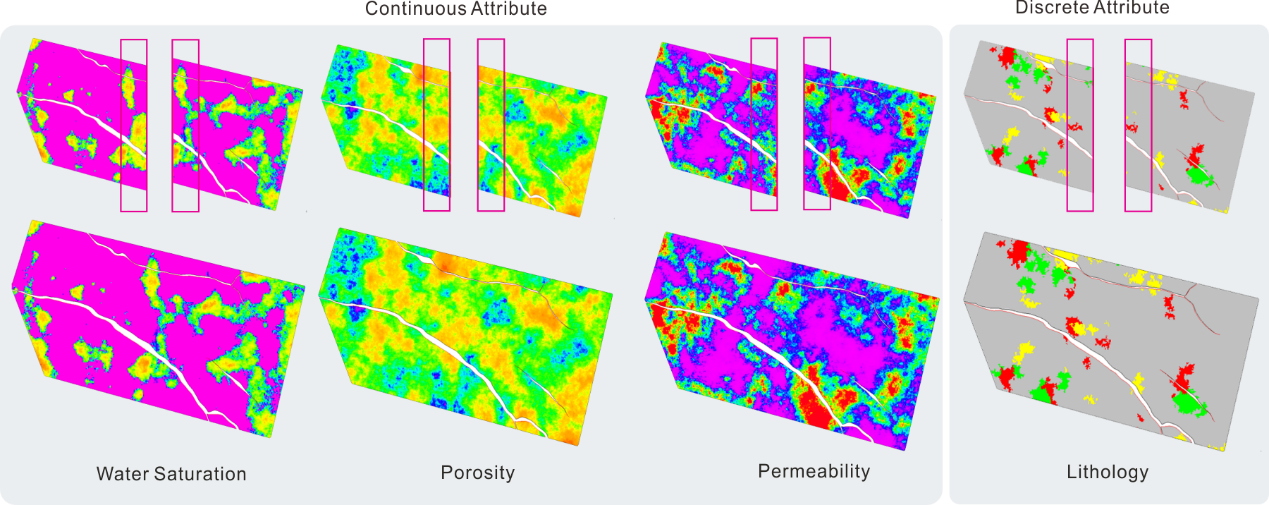

属性模型拼接

影响：精准掌控地质核心要素

三维地质模型的核心价值在于它能与数值模拟技术结合，定量化地分析地质条件对工程的影响，主要集中在以下几个方面：

（1）岩土力学分析：

基于以高精度地质模型为基础的数值模型，可进行边坡稳定性、基坑开挖支护、隧道围岩稳定性等计算，优化设计方案，评估施工安全。

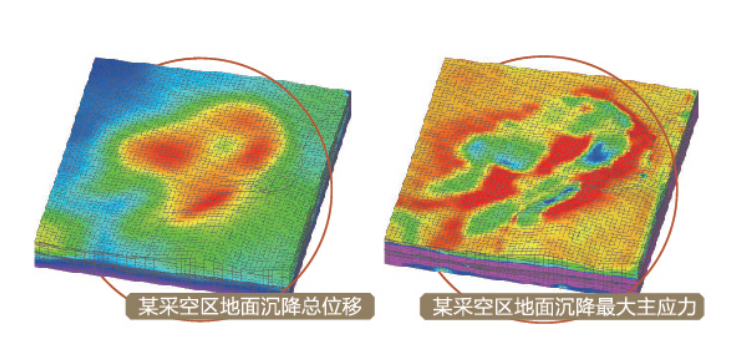

（2）地应力场模拟：

模拟区域地应力分布，分析隧道开挖引起的应力重分布，预测岩爆、大变形等灾害风险，为盾构机选型（刀盘压力设定）和支护结构设计提供关键参数。

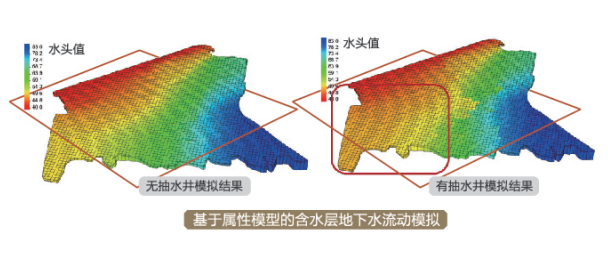

（3）渗流场模拟：

模拟地下水在三维空间中的流动规律，精准预测基坑或隧道开挖过程中的涌水量、降水影响范围，评估施工降水对周边建筑物沉降的影响，是控制地下水相关风险不可或缺的工具。

应用：贯穿地铁全生命周期

三维地质模型的应用可以贯穿于地铁的设计、施工、运行和维护每一个环节，是其重要性最直接的体现。

（1）设计阶段：

优化线路走向和埋深，避开不良地质体；合理布置车站和竖井位置；为工法比选和支护设计提供可靠依据，从源头降低工程风险和价值。

（2）施工阶段：

进行动态风险预告，指导施工掘进参数；对突发地质灾害（如突水、塌方）进行快速反演与成因分析，辅助制定抢险方案；实现施工过程的数字化管理（数字孪生）。

（3）运行与维护阶段：

作为“城市地质基础设施”的一部分，长期监测运营期隧道的收敛变形、沉降变化，并与模型预测进行对比，实现安全预警；为后期线路延伸、站点改造提供永久、准确的地质资料库。

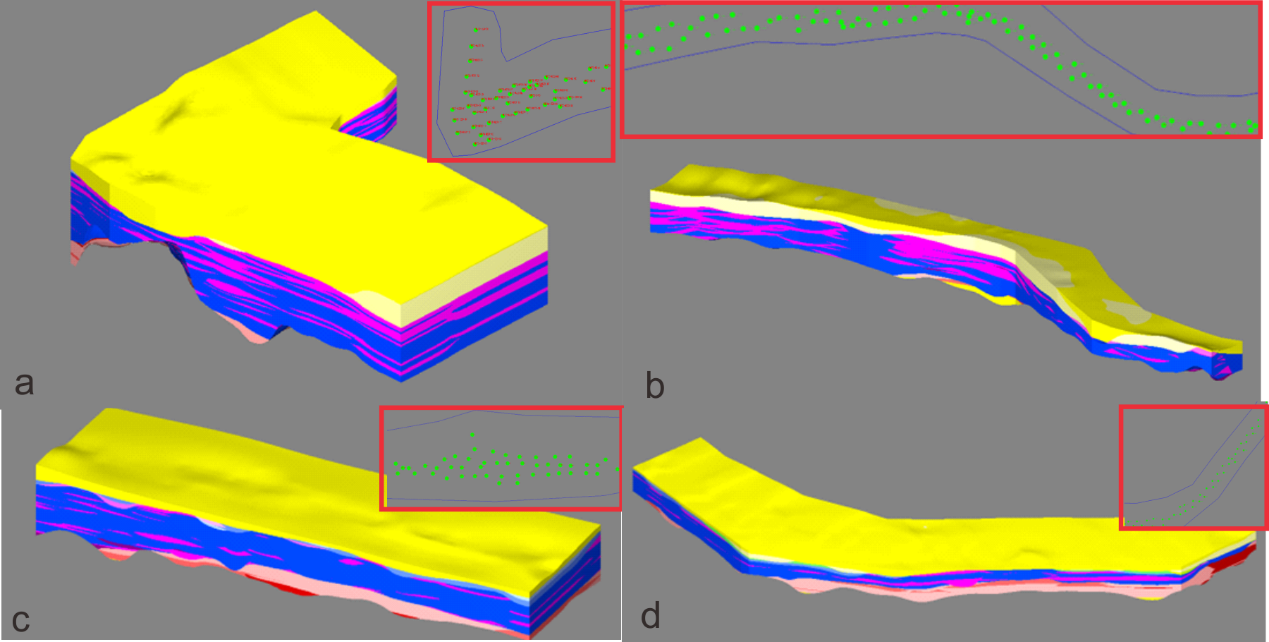

某市地铁沿线地质模型

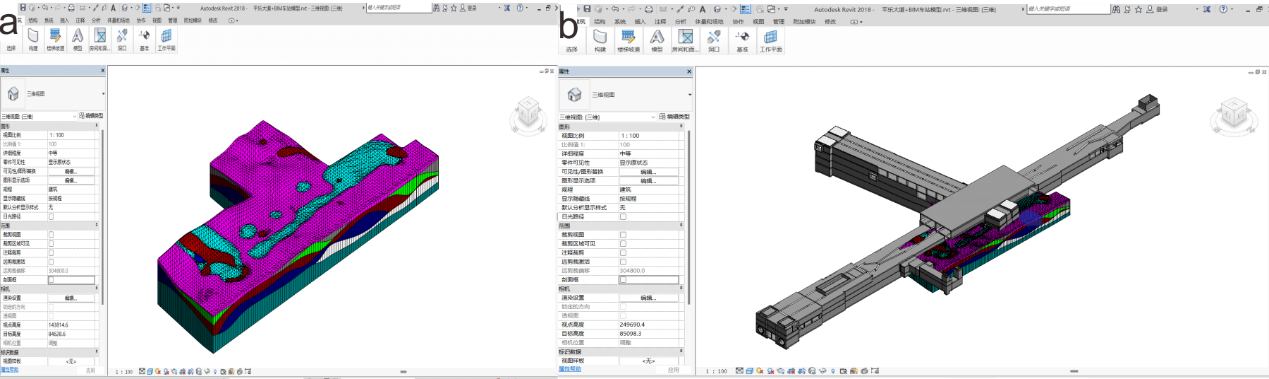

GIM+BIM一体化分析

要求：确保模型可靠与可用

要构建一个真正服务于工程的高质量三维地质模型，需满足以下严格要求：

（1）数据量：

依赖海量的多源地质数据，包括钻孔、物探、地形、遥感、历史灾害数据等。数据越多、越精确，模型可靠性越高。当前地铁地质建模大部分依赖自行采集的钻孔数据，忽略了沿线其他工程（周边构建筑物施工）钻孔数据、相关的地质勘探、遥感以及历史资料。地下地质体存在各向异性、非均质性等特征，建模的过程中应当收集尽量多的数据，处理成建模源数据，定义统一的地质语义，构建高精度模型。

（2）更新：

随着勘察的深入和施工的揭露，获得的新数据需要不断融入模型，进行校验和修正，使其无限逼近真实地质情况。更新速度与频率需要与开发进度、场景需求匹配。

（3）验证：

模型必须经过严格验证，通过与未参与建模的钻孔数据、地球物理探测结果或实际开挖面进行对比，评估其预测精度并量化不确定性。

（4）模型修正：

建模过程中，地质工程师的专业解释和干预至关重要。专家需根据地质规律对算法生成的结果进行合理性判断，确保模型符合地质认知。但是，需要避免直接对模型进行编辑。模型的生成需要符合地质规律，如果建模源数据错误，需要修正源数据；如果有新的约束点数据，需要添加到源数据中。然后依靠地质统计学（如克里金插值）、机器学习等算法进行地层面的自动插值和属性参数的空间预测，实现高效建模。

（5）并行：

建模过程需要地质、测绘、计算机、岩土工程等多专业工程师并行协作，共同完成，是一个典型的交叉学科工作。分布式并行建模主要是为了满足大规模高精度建模的需求（模型的精度和规模受限于单台计算机性能的情况），不同的专业人员对地质环境的理解有所差异，因此这个过程应当受到约束。在并行的过程中，应当形成元数据，对应的人员操作，修改了哪些数据，分级进行责任管理。

高精度三维地质建模将传统分散、隐晦的地质信息转化为统一、直观、可分析的三维数字体，是地铁工程应对复杂地下环境、实现精准设计、智能施工和智慧运维的核心基础设施。它不仅是技术工具的升级，更是管理理念的革新，对于保障地铁工程安全、控制投资风险、保护城市地质环境具有不可替代的重要性。推动其标准化、普及化应用，是未来城市地下空间可持续发展的必然趋势。
